一、總述

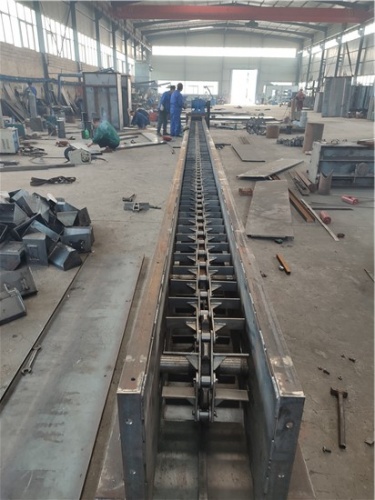

FU鏈式輸送機（簡稱“鏈運機”）是我公司引進日本大同及椿本株式會社的*進技術，結合國內同類產品的優點，總結一般輸送設備在實際應用中存在的問題，綜合開發出目前國內較為完善的新一代輸送設備。其原理*進，結構新穎合理，*效節能。是替代螺旋輸送機的一種理想產品。已廣泛應用於建材、化工、火電、糧食加工、礦山、機械、冶煉、交通、港口、輸送等行業。

二、工作原理

散料各微粒間存在著內磨擦力和內壓力，當輸送機的輸送鏈及其附件運動時，散料在輸送機的機槽內受到與輸送鏈運動方向同向的拉力，使散料微粒間內壓力增大，從而使散料間內磨擦力增大。當這種內磨擦力大於散料與機槽側壁的磨擦力時，散料將沿著輸送鏈運動方向向前移動，而增大的內壓力了散料料層間的穩定狀態，從而形成了整體的連續流動，猶如水流一般。(當料層高與機槽高的比值滿足條件時，料流是穩定的，料速約等於鏈速。)

三、典型可輸送物料

FU鏈式輸送機可輸送粉狀、粒狀、小塊狀物料一千餘種，典型的有：

水泥成品、水泥生料、黃砂、石灰石粉、煤粉、焦炭粉、粉煤灰、木屑、碎冰、石粉、尿素、合成肥料、肥皂粉、蘇打粉、純堿、石墨、塑料顆粒、聚乙烯、樹脂、硫酸鉀、硫化銨、粘土粉、石英砂、鐵礦粉、碎爐渣、食鹽、澱粉、小麥、棉籽、碎飼料、麥牙糖、稻穀、玉米、大豆等。

四、主要特點

輸送能力大：與其它類型的輸送機相比，FU鏈式輸送機具有體積小、輸送能力大的優點，它隻需皮帶輸送機1/5的空間或螺旋輸送機2/3的空間就能輸送相同流量的物料。輸送能力達6m[]3/h500m[]3/h。

使用壽命長、使用費用低：用合金鋼材經科學的熱處理加工而成的輸送鏈，其正常壽命大於5年，鏈上滾子壽命不小於1年(全機*易損件)，從而年維修量在一次以下，大大降低了使用費用，提高了生產效益。

使用能耗低：借助物料的內磨擦力，使運動件所做的功大部分都轉變為有效 功。采用鏈鉤輸送大大減少物料對其的阻力，使其能耗僅為螺旋輸送機的30%60%。

密封、安*：整機全密封，使粉塵無縫可鑽，操作方便、安*，運行。

工藝布置靈活：允許在機殼任何位置選擇多種型式的進出料口，可高架、地麵或地坑布置，可水平或爬坡(≤15°)安裝。

係列齊*：FU係列有FU150、FU200、FU270、FU350、FU410、FU500、FU600、FU700等各種型號。

投資綜合效益佳，一年左右可回收設備投資。

五、工藝布置

（圖一）

六、型號說明

例：

注：鏈運機裝配型式的識別

 左裝——指從鏈運機尾部（進料口）看頭部（出料口），驅動裝置在左邊。

 右裝——指從鏈運機尾部（進料口）看頭部（出料口），驅動裝置在右邊。

七、主要技術參數

表1：各種機型鏈運機的技術參數

基本輸送量是以水泥等為物料製定的，實際輸送量可掌握在此表中推薦值小0～20%範圍內。當用於其他行業輸送磨琢性小，且溫度＜60℃的物料時，鏈速還可加快（*快鏈速可達40m/min，參見表2）。具體可與公司技術部聯係。

表2：輸送不同磨琢性物料時所推薦的鏈速
