一、概述

TD型鬥式提升機是D型的更新換代產品，它的主要性能參數等效或參照采用了*際標準和國外*進標準，其主要特點是：輸送量大、運行平衡、速度快、提升高度大、有良好的密封性，從而擴大使用範圍。可滿足建材、機械、電力、化工等部門多種物料的輸送要求。TD係列鬥提機采用離心式和混合式兩種方式卸料，適用於輸送堆積密度不大於1.5t/m3的粉狀、粒狀、小塊狀的無磨琢性、半磨琢性物料，如穀物、煤、水泥、沙石、化肥等。TD型物料溫度一般不過60℃。

二、技術性能表

說明：

1、表中鬥容為計算鬥容，輸送量按填係數0.6計算得出。

2、料鬥用途：淺料鬥：輸送潮濕、易結塊、難拋出的物料，如濕料、濕煤等。深料鬥：輸送幹澡的、鬆散的、易拋出的物料，如水泥、煤塊、碎石等。

三、主要外形結構尺寸

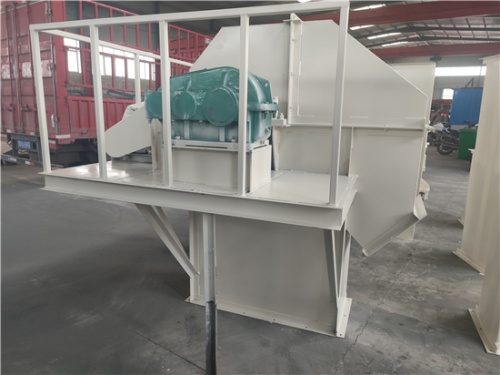

TD型鬥式提升機備有四種料鬥：Q型（淺鬥）、H型（弧底鬥）、Zd型（中深鬥）、Sd型（深鬥）。鬥提機外形結構見圖1，主要尺寸見表

四、提升機安裝要求:

1、 主軸的水平度不應大於0.3/1000；

2、 膠帶提升機上、下軸安裝的允許偏差(圖2)應符合表1的規定；

l一上軸；2一下軸；n一測量鉛垂線；B一機殼內*大可測距離； H—上、下軸的距離

圖2 提升機上、下軸安裝

表1 膠帶提升機上、下軸安裝的允許偏差

1一上鏈輪軸；2一下鏈輪軸；n一測量鉛垂線；H—上、下軸的距離

3、滾筒組裝後，轉動應輕便靈活；

4、 機殼鉛垂度 (圖3)應符合表2的規定；

1一機殼；n一測量鉛垂線；H—上、下軸的距離

圖3 機殼組裝

5、機殼上部區段、中部區段、下部區段和檢視門均應密封良好。

6、料鬥中心線與牽引膠帶中心線應重合，其偏差不應大於5mm；料鬥與牽引膠帶的連接螺栓應切實鎖緊。

7、牽引膠帶接頭可采用搭接或硫化法連接。搭接長度應跨3個料鬥，其聯接螺栓軸線與膠帶端部的距離(圖4)不應小於50mm。

C一聯接螺栓軸線與膠帶端部間的距離

圖4 膠帶接頭螺栓連接

8、拉緊裝置的調整應靈活；牽引件安裝調整好後，未被利用的拉緊行程不應小於全行程的50％。

9、提升機的上部、中部區段應設置牢固的支架，機殼不得偏斜，但不應限製機殼在鉛垂方向的自由伸縮。

五、試車要求

1、空負荷試運轉應符合下列要求：

① 牽引件運轉應正常，無打滑和偏移現象；

② 連續運轉2h以後，其軸承溫升不得過60℃。

③ 減速器無滲油，無衝擊聲，聯軸器安*;

④ 電器設備安裝;空載功率應不過額定功率的3 0 %

2、負荷試運轉應符合下列要求：

① 輸送量允許偏差為額定輸送量的±10％。

② 卸料應正常，並應無顯著回料現象；

③ 滿載運轉時牽引件不應打滑，電動機不應載；

④ 逆止器應，當停止運轉時，應無明顯的反向運行; ⑤ 電器控製、電動機、減速器、運轉平穩;

⑥ 在距離提升機5m處,噪聲不過85dB(A)。

六、 使用、維護要求

1、鬥提機在工作過程中應有固定人員操作，操作人員*須具有使用鬥提機的技術並熟悉性能。

2、應嚴格遵守鬥提機已規定的輸送物料特性、輸送量及工作條件。

3、使用單位對鬥提機的使用製訂維護及安*操作規程，看管人員應定期對鬥提機進行檢查，嚴格交接班製度。

4、鬥提機在工作時檢視門*須關閉，並在上、下部區段及經常打開的檢視門處，安設照明設備。

5、鬥提機在工作過程中，發生故障應立即停止運轉，予以清除，*對禁止在運轉時進行維修。

6、操作人員應經常檢查鬥提機運行情況。包括膠帶是否變形和磨損，鬆緊程度是否合適，料鬥是否歪斜、脫落，緊固件是否鬆動，潤滑點是否有油，物料在進料口和底部是否有阻塞現象。

7、下部區段的拉緊裝置應調整適宜，以膠帶具有正常工作時的張緊力。

8、如上部卸料有返料現象，應調整卸料口的滑板，使滑板邊緣和料鬥邊緣保持適當間隙，其間隙可在10～20mm 之間。

9、如底部積料阻塞，應打開下部清料門進行清掃。

10、鬥提機應空載啟動，停車前不供料，待卸完料後停車。

11、 使用單位應根據鬥提機使用條件，規定檢修周期。

12、 鬥提機的潤滑應根據潤滑項目中的規定，結合運轉情況進行潤滑項目。

七、潤 滑

操作人員應使本機保持良好的潤滑狀態，定期更換或注入新的潤滑油或潤滑脂。
